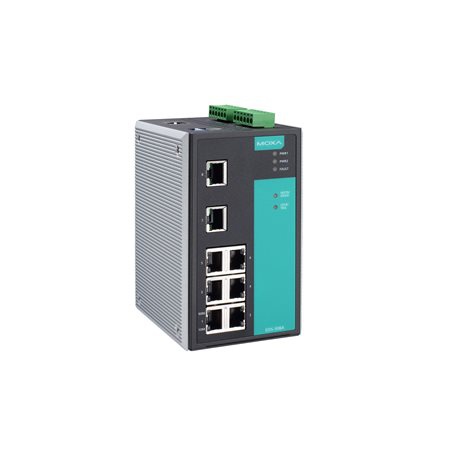

EDS-508A系列

8口网管型冗余以太网交换机

支持Turbo Ring，Turbo Chain，RSTP/STP和MSTP用于以太网冗余
TACACS+，SNMPv3，IEEE 802.1X，HTTPS和SSH来增强网络SAFETY
通过网页浏览器，Telnet/Serial console，CLI，Windows utility和ABC-01轻松管理网络

EDS-508A 8 端口网管型工业以太网交换机采用先进的 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms），RSTP/STP 和 MSTP 网络冗余技术，增强了系统可靠性和骨干网络可用性。这款产品支持 -40 至 75°C 宽温型号，EDS-508A 交换机还配备先进的管理功能，适用于任何严苛的工业环境。

其他特点和优势
•命令行界面 (CLI)，可快速配置主要管理功能
•DHCP Option 82，用于不同策略分配 IP 地址
•支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控
•兼容 PROFINET 协议，可实现透明数据传输
•通过电子邮件和继电器输出自动发出异常警告
•IGMP snooping 和 GMRP，用于过滤组播流量
•基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划
•QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了网络稳定性
•端口聚合，可优化网络带宽
•RMON 支持主动网络监控
•SNMPv1/v2c/v3 支持不同级别的网络管理
•带宽管理，可预防出现不稳定的网络状态
•基于 MAC 地址的端口锁定功能，防止未经授权的访问

输入/输出接口
报警功能通道 ：2，纯电阻性负载：1 A @ 24 VDC
数字输入通道 ：2
数字输入 ：
+13 至 +30 V 表示状态 1
-30 至 +3 V 表示状态 0
输入电流（max）：8 mA
按钮 ：复位按钮
以太网接口
10/100BaseT(X) 端口（RJ45 接头） ：
EDS-508A 系列：8
EDS-508A-MM/SS 系列：6

所有型号均支持：
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接
100BaseFX 端口（多模 SC 接头） ：EDS-508A-MM-SC 系列：2
100BaseFX 端口（多模 ST 接头） ：EDS-508A-MM-ST 系列：2
100BaseFX 端口（单模 SC 接头） ：EDS-508A-SS-SC 系列：2
100BaseFX 端口，单模 SC 接头，80 km ：EDS-508A-SS-SC-80 系列：2
标准 ：
IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.1X，用于授权认证
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1s，用于多生成树协议 (MSTP)
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1p，用于服务等级
IEEE 802.3x，用于流量控制
IEEE 802.3ad，用于 LACP 端口聚合

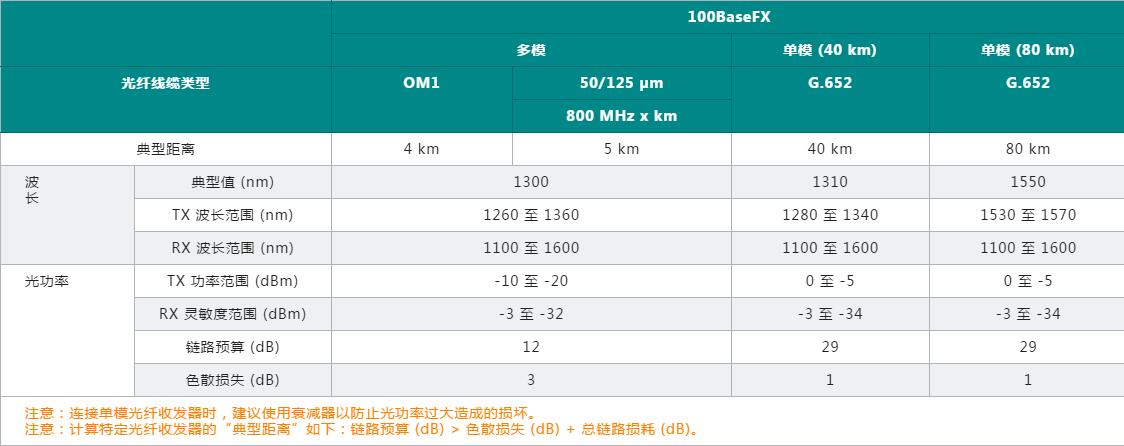

光纤：

以太网软件特性
过滤 ：802.1Q VLAN、基于端口的 VLAN、IGMP v1/v2、GVRP、GMRP
工业协议 ：EtherNet/IP、Modbus TCP
管理 ：IPv4/IPv6、SNMPv1/v2c/v3、LLDP、Port Mirror（端口镜像）、Back Pressure Flow Control（背压流量控制）、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Fiber check、Flow control（流量控制）、RARP、RMON、SMTP、SNMP Inform、Syslog、Telnet、TFTP
MIB ：
MIB-II、Bridge MIB、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1, 2, 3, 9, RSTP MIB
冗余协议 ：STP、MSTP、RSTP、LACP、链路聚合、Turbo Chain、Turbo Ring v1/v2
SAFETY ：HTTPS/SSL、TACACS+、端口锁定、RADIUS、SSH
对时服务 ：NTP Server/Client、SNTP、IEEE 1588v2 PTP（基于软件）
交换特性
IGMP 分组 ：256
MAC 地址表大小 ：8 K
VLAN 数量（max） ：64
数据包缓冲区大小 ：1 Mb
优先级队列 ：4
VLAN ID 范围 ：VID 1 至 4094
LED 接口
LED 指示灯 ：PWR1、PWR2、FAULT、10/100M（TP 端口）、100M（光纤端口）、MSTR/HEAD、CPLR/TAIL
串口界面
Console 端口 ：RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
DIP 开关配置
以太网接口 ：Turbo Ring、Master、耦合器、预留
电源参数
连接 ：2 个可拆卸 6 触点接线端子
输入电压 ：12/24/48 VDC，冗余双电源输入
工作电压 ：9.6 至 60 VDC
输入电流 ：
EDS-508A 系列：0.22 A @ 24 VDC
EDS-508A-MM/SS 系列：0.30 A @ 24 VDC
过载电流保护 ：支持
反接保护 ：支持
机械特性
外壳 ：金属
IP 等级 ：IP30
尺寸 ：
80.2 x 135 x 105 mm（3.16 x 5.31 x 4.13 英寸）
重量 ：1040 g (2.3 lb)
安装 ：导轨式安装，壁挂式安装（带可选套件）
工作环境
工作温度 ：
标准型号：-10 至 60°C（14 至 140°F）
宽温型号：-40 至 75°C（-40 至 167°F）
存储温度（含包装） ：-40 至 85°C（-40 至 185°F）
相对湿度 ：5 至 95%（非冷凝）
安规认证
SAFETY ：EN 60950-1、UL 60950-1、CSA C22.2 编号 60950-1、UL 508
危险环境 ：ATEX，Class I Division 2
EMC ：EN 55032/24
EMI ：CISPR 32，FCC Part 15B Class A
EMS ：
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
冲击 ：IEC 60068-2-27
振动 ：IEC 60068-2-6
自由落体 ：IEC 60068-2-31
MTBF
时间 ：1,043,909 小时
标准 ：Telcordia (Bellcore)，GB
