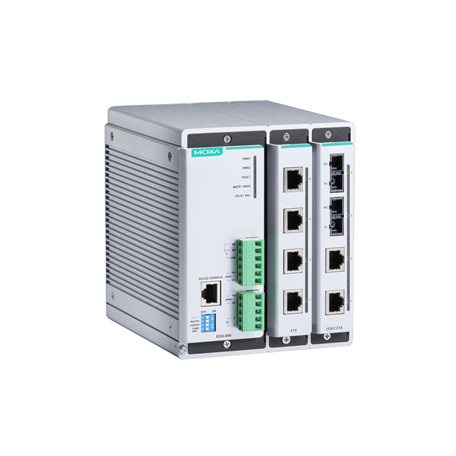

EDS-608系列

8口紧凑型模块化网管型以太网交换机

小巧尺寸中提供高达8个光纤连接端口
4端口RJ45/光纤接口的模块化设计
热插拔的接口模块设计
支持Turbo Ring，Turbo Chain，RSTP/STP和MSTP用于以太网冗余
TACACS+，SNMPv3，IEEE 802.1X，HTTPS和SSH增强网络SAFETY
通过网络浏览器，CLI，远程登录/串口控制台，Windows工具和ABC-01轻松管理网络
工作温度-40～75℃（T型号）

EDS-608系列的紧凑和多功能模块化设计，可以组合不同光纤和电口模块，创建适用于任何自动化网络的交换机解决方案。EDS-608采用模块化设计，可安装8个百兆以太网端口，并支持先进的Turbo Ring和Turbo Chain（自愈时间 <20ms）、RSTP/STP和MSTP网络冗余技术，增强了系统可靠性和骨干网络可用性。

这款产品提供 -40至75℃ 宽温型号。EDS-608系列支持多种可靠的智能功能，包括IEEE1588PTPv2、EtherNet/IP、Modbus TCP、LLDP、DHCP Option82、SNMP Inform、QoS、IGMP snooping、VLAN、TACACS+、IEEE802.1X、HTTPS、SSH、SNMPv3等，适用于任何严苛的工业环境。

其他特点和优势
•命令行界面 (CLI)，可快速配置主要管理功能
•SNMP Inform，提供可靠的事件管理功能
•LLDP，支持自动拓扑发现
•DHCP Option82，用于不同策略分配IP地址
•基于软件的IEEE1588PTPv2（精密时间协议），支持网络时间同步
•支持EtherNet/IP和Modbus TCP协议的设备管理和监控
•兼容PROFINET协议，可实现透明数据传输
•通过电子邮件和继电器输出自动发出异常警告
•IGMP snooping和GMRP，用于过滤组播流量
•基于端口的VLAN、IEEE802.1Q VLAN和GVRP，可简化网络规划
•QoS（IEEE802.1p/1Q和TOS/DiffServ）提高了网络稳定性
•端口聚合，可优化网络带宽
•SNMPv1/v2c/v3支持不同级别的网络管理
•RMON支持主动网络监控
•带宽管理，可预防出现不稳定的网络状态
•基于MAC地址的端口锁定功能，防止未经授权的访问
•支持端口镜像功能，便于在线调试

输入/输出接口
数字输入:
+13 至 +30V表示状态 1
-30 至 +3V表示状态 0
输入电流（max）： 8mA
报警功能通道: 继电器输出：1A@24V DC
以太网接口
模块: 2 个插槽，用于 4 端口接口模块、10/100BaseT(X)或100BaseFX的任意组合
标准:
IEEE802.1D-2004，用于生成树协议 (STP)
IEEE802.1p，用于服务等级
IEEE802.1Q，用于VLAN标记
IEEE802.1s，用于多生成树协议 (MSTP)
IEEE802.1w，用于快速生成树协议 (RSTP)
IEEE802.1X，用于授权认证
IEEE802.3，用于 10BaseT
IEEE802.3ad，用于LACP端口聚合
IEEE802.3u，用于 100BaseT(X)和100BaseFX
IEEE802.3x，用于流量控制
以太网软件特性
过滤: GMRP、GVRP、IGMP v1/v2、基于端口的VLAN
工业协议: EtherNet/IP、Modbus TCP
管理:
Back Pressure Flow Control（背压流量控制）、BOOTP、DHCP Option66/67/82、DHCP Server/Client、Flow control（流量控制）、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP
MIB ：
Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups1、2、3、9、RSTP MIB
冗余协议: 链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2
SAFETY: 广播风暴保护、HTTPS/SSL、端口锁定、RADIUS、SSH、TACACS+
对时服务： NTP Server/Client，SNTP
交换特性
IGMP分组： 256
MAC地址表大小： 8K
VLAN数量（max）： 64
数据包缓冲区大小： 1Mb
优先级队列： 4
VLAN ID范围：VID1至4094
LED接口
LED指示灯： PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL
串口界面
Console端口：RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
DIP开关配置
以太网接口： Turbo Ring、Master、耦合器、预留
电源参数
连接： 1 个可拆卸 6 触点接线端子
输入电压： 12/24/48VDC，冗余双电源输入
过载电流保护： 支持
反接保护： 支持
机械特性
IP等级： IP30
尺寸： 124.9x151x157.2mm（4.92x5.95x6.19 英寸）
重量： 2080g(4.59lb)
安装： 导轨式安装，壁挂式安装（带可选套件）
工作环境
工作温度:
EDS-608：0至60°C（32至140°F）
EDS-608-T：-40至75°C（-40至167°F）
存储温度（含包装）: -40至85°C（-40至185°F）
相对湿度: 5至95%（非冷凝）
安规认证
自由落体: IEC60068-2-32
EMC: EN55032/24、EN61000-6-2/-6-4
EMI: CISPR32，FCC Part15B Class A
EMS:
IEC61000-4-2ESD：接触：6kV；空气：8kV
IEC61000-4-3RS：80MHz至1GHz：10V/m
IEC61000-4-4EFT：电源：2kV；信号：1kV
IEC61000-4-5Surge：电源：2kV；信号：2kV
IEC61000-4-6CS：10V
IEC61000-4-8PFMF
危险环境: ATEX，Class I Division2
海事: ABS、DNV-GL、LR、NK
轨道交通: EN50121-4
SAFETY: EN60950-1、UL508、UL60950-1
冲击: IEC60068-2-27
交通控制: NEMA TS2
振动: IEC60068-2-6
MTBF
时间: 596,219 小时
标准: Telcordia(Bellcore)，GB
